ЗУ-23-2 от Meng 1:35
WertuozДата: Пятница, 26.08.2016, 17:00 | Сообщение # 1
Сержант
Группа: Администраторы
Сообщений: 29
Награды: 0
Репутация: 0
Статус: Offline
В инструкции производителя,ЗУ-23-2 собирается первой. поэтому не стал ничего придумывать и начал собирать именно ее.

Сборка состоит из 13 шагов, каждый из которых подробно описан.

Для начала необходимо выбрать вариант сборки:
А. В кузове автомобиля.
В. В боевом положении на земле.
С. В буксируемом положении.

Я выбрал вариант В. Далее, достаем литники, в сборке в основном участвует литник H и G, и несколько деталей с платы фототравления.

1. Шаг:
Все начинается со сборки стволов, ничего сложного, но будьте внимательны, так как левый и правый ствол отличаются зеркально.



2.Шаг:

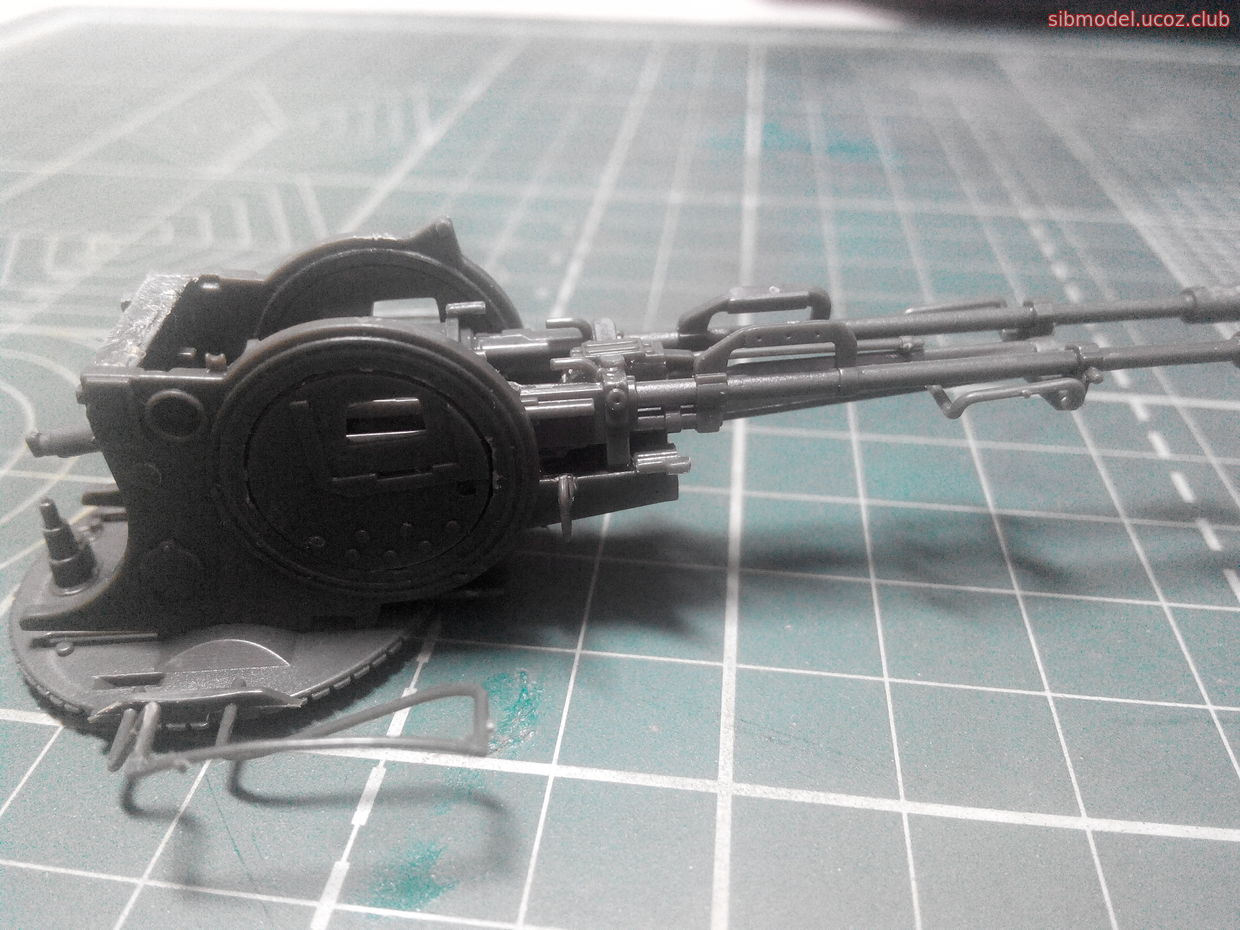

В этом шаге собирается лафет, для начала мы должны выбрать угол возвышения стволов ЗУ-23-2 согласно варианта сборки - их 3. В инструкции деталь G34/35 соединяется без клея, для того чтобы можно было регулировать угол возвышения, в моем случае модель будет стоять отдельно, в диорамах участвовать не будет, поэтому я эти детали приклеил.


3. Шаг:
Здесь мы собираем патронные ящики, трудностей возникнуть не должно – приклеить 2-е половинки, левого и правого ящика.

Прикрепления: 7811391.jpg(173Kb) · 1493048.jpg(145Kb) · 8377393.jpg(176Kb) · 2438110.jpg(188Kb) · 8036602.jpg(173Kb)

WertuozДата: Пятница, 26.08.2016, 17:01 | Сообщение # 2
Сержант
Группа: Администраторы
Сообщений: 29
Награды: 0
Репутация: 0
Статус: Offline
4. Шаг:
На этом этапе собирается прицельное устройство, у меня деталь H11 при откусывании от литники обломилась, но с помощью проволоки я согнул по образцу и посадил на цианокрилат.


5. Шаг:
Сборка сидений, тоже ничего сложного, единственное нужно быть аккуратным с основанием сидений, достаточно хрупкое.


6, 7. Шаг:
На этих этапах соединяется ранее собранные компоненты: патронные ящики, основание прицела и прицел. Ящики на фото не приклеены.Станина недособрана.



Установка сидений наводчика и заряжающего




Прикрепления: 3440138.jpg(170Kb) · 4687609.jpg(132Kb) · 8668414.jpg(154Kb) · 8618331.jpg(156Kb) · 2529627.jpg(190Kb) · 1795682.jpg(176Kb) · 4954791.jpg(145Kb) · 6973845.jpg(128Kb) · 7626707.jpg(126Kb)

WertuozДата: Воскресенье, 28.08.2016, 08:59 | Сообщение # 3
Сержант
Группа: Администраторы
Сообщений: 29
Награды: 0
Репутация: 0
Статус: Offline

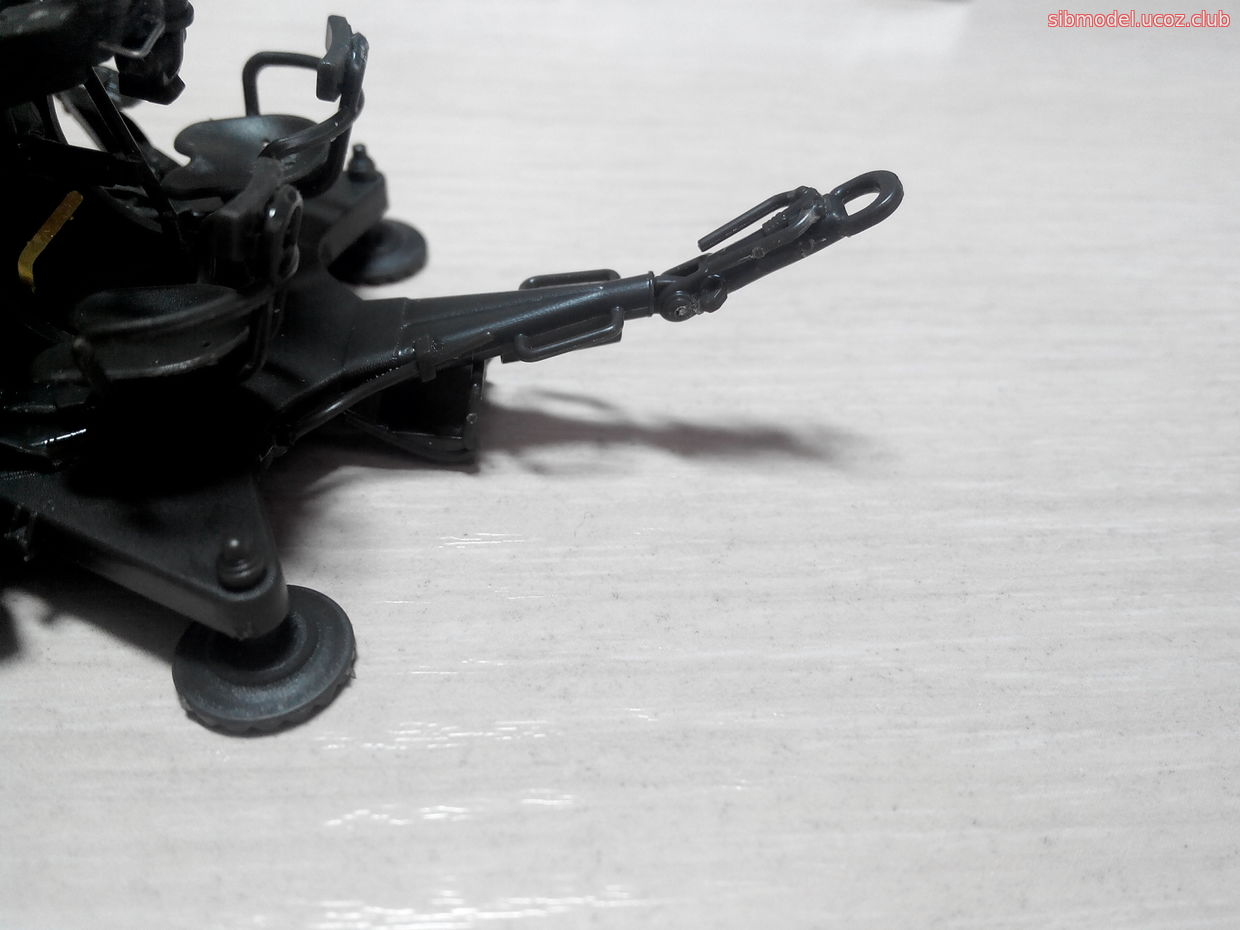

Подсобрал станину, установил буксирующее устройство. Деталь G3 рассверлил, вставил палец из проволоки, теперь оно двигается по вертикали.



Прикрепления: 6353650.jpg(118Kb) · 7411210.jpg(120Kb) · 9319703.jpg(102Kb) · 3593059.jpg(95Kb)

WertuozДата: Воскресенье, 28.08.2016, 09:13 | Сообщение # 4
Сержант
Группа: Администраторы
Сообщений: 29
Награды: 0
Репутация: 0
Статус: Offline
Далее сухая примерка станины, снизу были следы от толкателя - зачистил, приклеил ограничители.




Собрана и приклеена ходовая часть ЗУ-23-2, колеса не приклеены, будут окрашиваться отдельно.





На этом сборка ЗУ-23-2 ОТ MENG окончена, впереди грунтование и окраска.
Прикрепления: 2725358.jpg(72Kb) · 8588632.jpg(102Kb) · 2656182.jpg(97Kb) · 3689354.jpg(117Kb) · 0208867.jpg(112Kb) · 8371800.jpg(101Kb)

WertuozДата: Понедельник, 29.08.2016, 17:27 | Сообщение # 5
Сержант
Группа: Администраторы
Сообщений: 29
Награды: 0
Репутация: 0
Статус: Offline

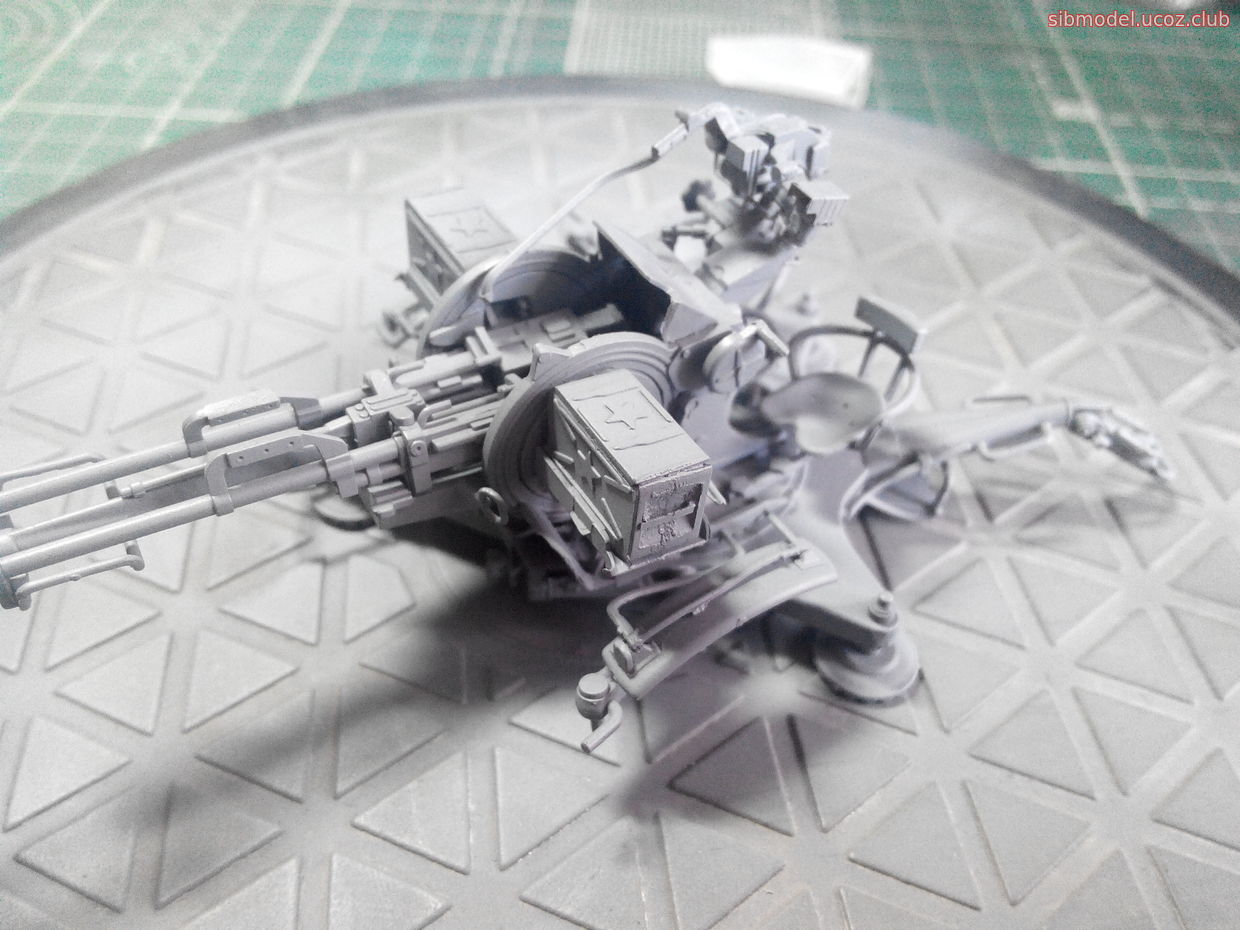

Загрунтовал.
Грунтовка от ZipMaket серая, разбавлял их же растворителем для акриловых красок. Грунт очень нравится, укрывистость достойная, при использовании аэрографа проблем не возникает - сопло не забивает, шероховатости на поверхности отстутствуют. В общем, советую.




Прикрепления: 8179055.jpg(125Kb) · 9179334.jpg(158Kb) · 8771406.jpg(165Kb)
